OLLVM 之虚假控制流源码学习

 ·  ☕ 10 min read · 👀... views

本来这篇文章5月就写好了，然后因为各种各样的事情咕了好久，以至于今天才发出来。

虚假控制流，Bogus-Control-Flow（BCF），该⽅法通过在当前基本块之前添加⼀个基本块来修改函数调⽤图。这个新的基本块包含⼀个不透明的谓词，然后有条件地跳转到原始基本块。原始的基本块也将被克隆并填充以随机选择的垃圾指令，这⾥和我们在CTF中的⼀些看到的很多if…else…语句相对应了，中间会有很多的分⽀，有⼀个是正确的

-mllvm -bcf : activates the bogus control flow pass
-mllvm -bcf_loop=3 : if the pass is activated, applies it 3 times on a function. Default: 1
-mllvm -bcf_prob=40 : if the pass is activated, a basic bloc will be obfuscated with a probability of 40%. Default: 30

OLLVM虚假控制流混淆源码位置：OLLVMCODE\lib\Transforms\Obfuscation\BogusControlFlow.cpp

0x01 runOnFunction函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

virtual bool runOnFunction(Function &F) {
// Check if the percentage is correct
if (ObfTimes <= 0) {                // 对函数混淆的次数
    errs() << "BogusControlFlow application number -bcf_loop=x must be x > 0";
    return false;
}

// Check if the number of applications is correct
if (!((ObfProbRate > 0) && (ObfProbRate <= 100))) {     // 对函数混淆的概率
    errs() << "BogusControlFlow application basic blocks percentage "
            "-bcf_prob=x must be 0 < x <= 100";
    return false;
}
// If fla annotations
if (toObfuscate(flag, &F, "bcf")) {   // 检查函数是否需要进行虚假控制流混淆
    bogus(F);
    doF(*F.getParent());
    return true;
}

return false;
} // end of runOnFunction()

其中，ObfProbRate和ObfTimes这两个参数分别是执行opt时传入的

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

static cl::opt<int>
    ObfProbRate("bcf_prob",
                cl::desc("Choose the probability [%] each basic blocks will be "
                         "obfuscated by the -bcf pass"),
                cl::value_desc("probability rate"), cl::init(defaultObfRate),
                cl::Optional);

static cl::opt<int>
    ObfTimes("bcf_loop",
             cl::desc("Choose how many time the -bcf pass loop on a function"),
             cl::value_desc("number of times"), cl::init(defaultObfTime),
             cl::Optional);

通过该函数的分析可知，混淆的关键函数是bogus和doF这两个函数

0x02 toObfuscate函数

toObfuscate 判断当前操作的函数是否要进行某种混淆（fla, sub, bcf）

o-llvm 开启混淆有两种方法：

1. 命令行参数指定全局混淆
2. Functions-annotations 指定局部混淆

局部混淆 annotations 修饰方法例子如下：

int func() __attribute((__annotate__(("fla"))));

toObfuscate 先判断 annotations 标志，再判断全局标记。llvm 中用 readAnnotate(f) 来获取函数的 annotations

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

// 优先判断是否有noattr的标志，如果有则不混淆  如：nobcf nosub nofla
// We have to check the nofla flag first
// Because .find("fla") is true for a string like "fla" or
// "nofla"
if (readAnnotate(f).find(attrNo) != std::string::npos) {
return false;
}

// 判断是否有添加混淆的annotations
// If fla annotations
if (readAnnotate(f).find(attr) != std::string::npos) {
return true;
}

// 判断是否有全局混淆的flag参数
// If fla flag is set
if (flag == true) {
return true;
}

0x03 bogus函数

开头部分还是对那两个参数检查

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

// 又一次检查ObfProbRate和ObfTimes参数
if (ObfProbRate < 0 || ObfProbRate > 100) {
    DEBUG_WITH_TYPE("opt", errs()
                                << "bcf: Incorrect value,"
                                << " probability rate set to default value: "
                                << defaultObfRate << " \n");
    ObfProbRate = defaultObfRate;
}
DEBUG_WITH_TYPE("opt", errs()
                            << "bcf: How many times: " << ObfTimes << "\n");
if (ObfTimes <= 0) {
    DEBUG_WITH_TYPE("opt", errs()
                                << "bcf: Incorrect value,"
                                << " must be greater than 1. Set to default: "
                                << defaultObfTime << " \n");
    ObfTimes = defaultObfTime;
}

然后下面是一个 do{…}while(–NumObfTimes > 0); 的大循环，可以看到是以混淆次数为依据的。里面除了大量的debug语句外，真正有用的代码就一点点，就两个循环。第一个循环遍历该函数所有基本块，并存入一个list中

1
2
3
4
5

// Put all the function's block in a list
std::list<BasicBlock *> basicBlocks;
for (Function::iterator i = F.begin(); i != F.end(); ++i) {     // 将所有基本块存入basicBlocks
basicBlocks.push_back(&*i);
}

第二个循环则是从basicBlocks list中取基本块，并以ObfProbRate为依据进行概率混淆，即对基本块调用了addBogusFlow函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

while (!basicBlocks.empty()) {
    NumBasicBlocks++;
    // Basic Blocks' selection
    if ((int)llvm::cryptoutils->get_range(100) <= ObfProbRate) {  // 以obfProbRate概率混淆
        BasicBlock *basicBlock = basicBlocks.front();
        addBogusFlow(basicBlock, F);                                // 调用addBogusFlow进行虚假控制流混淆
    }
    // remove the block from the list
    basicBlocks.pop_front();

    if (firstTime) { // first time we iterate on this function
        ++InitNumBasicBlocks;
        ++FinalNumBasicBlocks;
    }
} // end of while(!basicBlocks.empty())

0x04 addBogusFlow函数 Part1

首先通过getFirstNonPHIOrDbgOrLifetime函数和splitBasicBlock函数把BasicBlock分成了两部分，第一部分只包含PHI Node和一些调试信息，其中Twine可以看做字符串，即新产生的BasicBlock的名称

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

BasicBlock::iterator i1 = basicBlock->begin();
if (basicBlock->getFirstNonPHIOrDbgOrLifetime())
    i1 = (BasicBlock::iterator)basicBlock->getFirstNonPHIOrDbgOrLifetime();
Twine *var;
var = new Twine("originalBB");                                    // 新产生的BasicBlock的名称
BasicBlock *originalBB = basicBlock->splitBasicBlock(i1, *var);

// Creating the altered basic block on which the first basicBlock will jump
Twine *var3 = new Twine("alteredBB");
BasicBlock *alteredBB = createAlteredBasicBlock(originalBB, *var3, &F);     // 产生了一个新的基本块

这里先补充讲一下PHI Node是什么。所有 LLVM 指令都使用 SSA (Static Single Assignment，静态一次性赋值) 方式表示，即所有变量都只能被赋值一次，这样做主要是便于后期的代码优化。如下图，%temp的值被赋值成1后就永远是1了
SSA

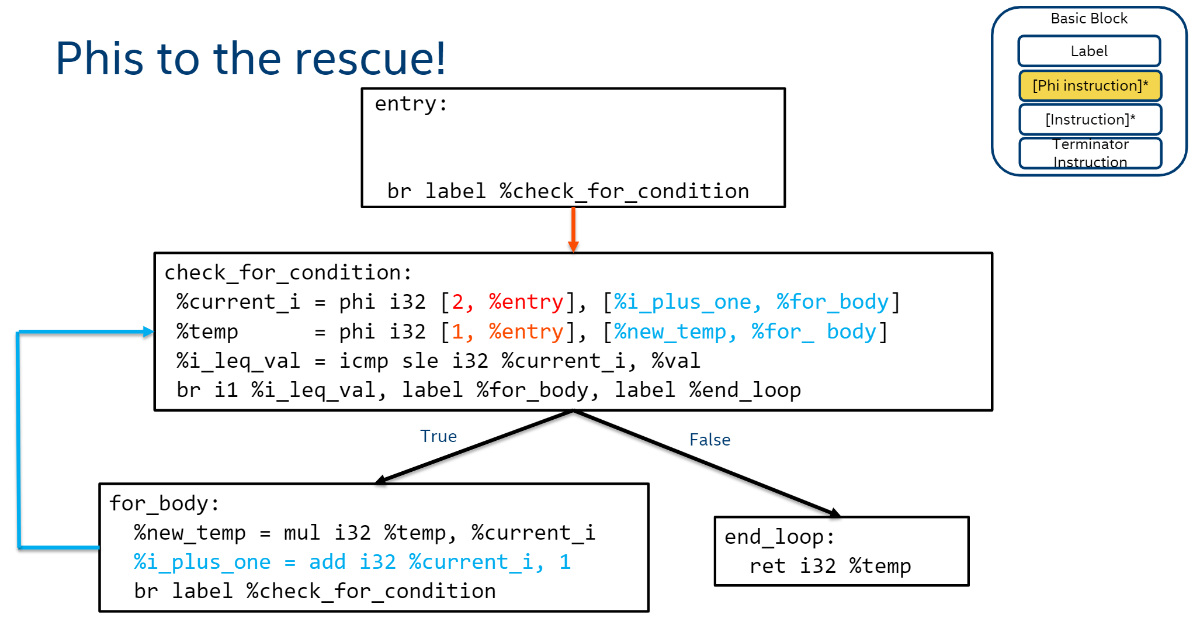

PHI Node是一条可以一定程度上绕过SSA机制的指令，它可以根据不同的前驱基本块来赋值（有点像三元运算符）。如下图，如果PHI Node的前驱基本块是entry，则将current_i赋值为2，如果是for_body，则赋值为%i_plus_one
PHINode

做了PHINode的科学介绍，但可能还是很抽象，这splite出来的node块到底包含哪些东西。其实做一下实验就知道了。写一个C程序

1
2
3
4
5

int main(int argc, char* argv[]) {
  int a = 1;
  std::cout << "Main" << std::endl;
  return 0;
}

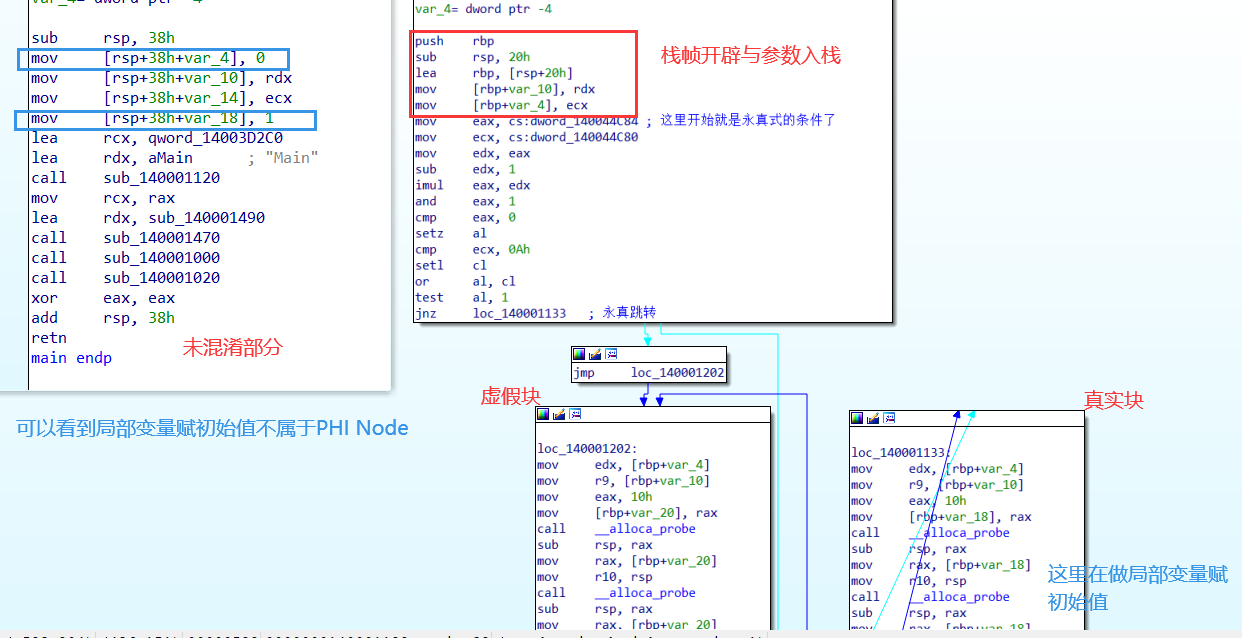

分别编译一份经过bcf混淆和没有混淆的二进制程序，对比main函数。左上角的图是没有经过混淆的，右边的则是经过混淆后的main控制流反汇编图。但是要注意，OLLVM的混淆Pass是先于编译器优化的，所以看到的汇编会稍有不同。
PHINode_example

根据前面阅读源码后对混淆算法理解，可以看出来，整一个Main函数的代码块，头上的 push rbp; sub rsp; mov参数入栈等操作，与Main函数主体被分割开来了，并插入了用真条件做了跳转。不难理解，被分割出来的这一部分，就是前面getFirstNonPHIOrDbgOrLifetime()函数得到的部分，也就是PHI Node。

下面先进入createAlteredBasicBlock函数看一下这个新产生的基本块有什么不同

0x05 createAlteredBasicBlock函数

函数的开头首先会对传入的基本块进行克隆

1
2
3

// Useful to remap the informations concerning instructions.
ValueToValueMapTy VMap;                                                       // VMap会保存新旧指令的映射关系
BasicBlock *alteredBB = llvm::CloneBasicBlock(basicBlock, VMap, Name, F);     // 对传入的基本块进行克隆

但是CloneBasicBlock克隆出来的基本块不是完全的克隆，是存在问题的，所以需要进行一些处理。

首先他不会对指令的操作数进行替换

orig:
  %a = ...
  %b = fadd %a, ...

clone:
  %a.clone = ...
  %b.clone = fadd %a, ... ; Note that this references the old %a and not %a.clone!

所以之后要通过VMap对所有操作数进行映射，使其恢复正常，VMap中保存着新旧指令的映射关系

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

// Remap operands.
BasicBlock::iterator ji = basicBlock->begin();                                // VMap对所有操作数进行映射，使其恢复正常
for (BasicBlock::iterator i = alteredBB->begin(), e = alteredBB->end();
        i != e; ++i) {
    // Loop over the operands of the instruction
    for (User::op_iterator opi = i->op_begin(), ope = i->op_end(); opi != ope;
        ++opi) {
    // get the value for the operand
    Value *v = MapValue(*opi, VMap, RF_None, 0);
    if (v != 0) {
        *opi = v;
        DEBUG_WITH_TYPE("gen",
                        errs() << "bcf: Value's operand has been setted\n");
    }
    }

并且CloneBasicBlock不会对PHI Node进行任何处理，PHI Node的前驱块仍然是原始基本块的前驱块，但是新克隆出来的基本块并没有任何前驱块，所以我们要对PHI Node的前驱块进行remap，使其前驱块remap到nullptr

1
2
3
4
5
6
7
8

    if (PHINode *pn = dyn_cast<PHINode>(i)) {                                 // 对克隆出来块的PHINode前驱remap到nullprt
    for (unsigned j = 0, e = pn->getNumIncomingValues(); j != e; ++j) {
        Value *v = MapValue(pn->getIncomingBlock(j), VMap, RF_None, 0);
        if (v != 0) {
        pn->setIncomingBlock(j, cast<BasicBlock>(v));
        }
    }
}

下面是恢复Metadata信息和debug信息

1
2
3
4
5
6
7

// Remap attached metadata.
SmallVector<std::pair<unsigned, MDNode *>, 4> MDs;
i->getAllMetadata(MDs);                                                   // 恢复Metadata信息
DEBUG_WITH_TYPE("gen", errs() << "bcf: Metadatas remapped\n");
// important for compiling with DWARF, using option -g.
i->setDebugLoc(ji->getDebugLoc());                                        // 恢复Debug信息
ji++;

到这里为止，才是真正完成了一个基本块的克隆。之后是往基本块里添加垃圾指令，这里大概的思路就是往基本块里插入一些没用的赋值指令，或者修改cmp指令的条件，BinaryOp大概指的是add、mul、cmp这类运算指令。后面全部部分就是随机化生成并插入垃圾指令。 总的来说createAlteredBasicBlock函数克隆了一个基本块，并且往这个基本块里添加了一些垃圾指令。

0x06 addBogusFlow函数 Part2

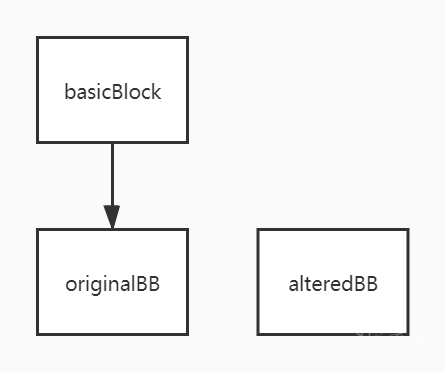

现在我们有了一个原始基本块originalBB，和一个克隆出的基本块alteredBB，以及一个只包含PHI Node和Debug信息的基本块basicBlock（就是一开始分离出来的那个）
addBogusFlow_part2_1

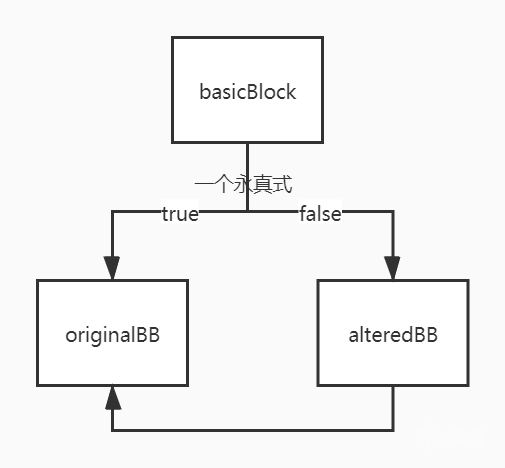

接下来会删除了basciBlock和alteredBB末尾的跳转，并添加了新的分支指令。 *FCmpInst * condition = new FCmpInst(*basicBlock, FCmpInst::FCMP_TRUE , LHS, RHS, *var4)*是一个永真的条件。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

alteredBB->getTerminator()->eraseFromParent();                              // 删除alteredBB末尾跳转
basicBlock->getTerminator()->eraseFromParent();                             // 删除basicBlock末尾跳转

Value *LHS = ConstantFP::get(Type::getFloatTy(F.getContext()), 1.0);
Value *RHS = ConstantFP::get(Type::getFloatTy(F.getContext()), 1.0);
DEBUG_WITH_TYPE("gen", errs() << "bcf: Value LHS and RHS created\n");

// The always true condition. End of the first block
Twine *var4 = new Twine("condition");
FCmpInst *condition =
    new FCmpInst(*basicBlock, FCmpInst::FCMP_TRUE, LHS, RHS, *var4);      // 添加一个永真条件

// Jump to the original basic block if the condition is true or
// to the altered block if false.
BranchInst::Create(originalBB, alteredBB, (Value *)condition, basicBlock);  // 添加分支指令，为真时basicBlock->originalBB; 为假时basicBlock->alteredBB

// The altered block loop back on the original one.
BranchInst::Create(originalBB, alteredBB);                                  // 将alteredBB块指向originalBB块

addBogusFlow_part2_2

然后下面又是一波类似的操作，这里会截取的originalBB结尾的跳转指令作为一个新的基本块originalBBPart2，并添加一个永真条件。条件为真时，originalBB块会跳转到originalBBPart2走真正的跳转指令，条件为假时，originalBB块会跳转到alteredBB虚假块。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

BasicBlock::iterator i = originalBB->end();
// Split at this point (we only want the terminator in the second part)
Twine *var5 = new Twine("originalBBpart2");
BasicBlock *originalBBpart2 = originalBB->splitBasicBlock(--i, *var5);      // 截取的originalBB结尾的跳转指令作为一个新的基本块originalBBPart2
originalBB->getTerminator()->eraseFromParent();                             // 删除originalBB块末尾跳转

Twine *var6 = new Twine("condition2");
FCmpInst *condition2 =
    new FCmpInst(*originalBB, CmpInst::FCMP_TRUE, LHS, RHS, *var6);         // 添加永真条件
BranchInst::Create(originalBBpart2, alteredBB, (Value *)condition2,         // 添加分支指令，为真时basicBlock->originalBB; 为假时basicBlock->alteredBB
                    originalBB);

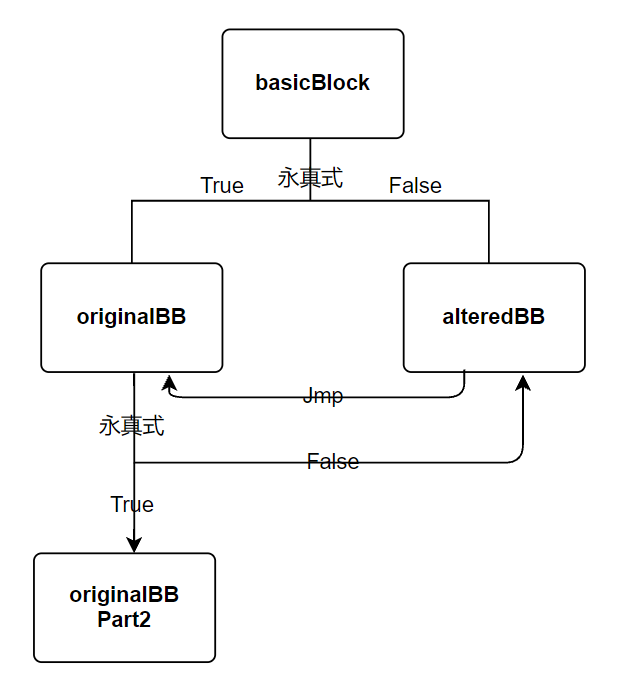

经过这一步后，流程图应该是这样的
addBogusFlow_part2_3

0x07 doF函数

在runOnFunction函数，除了调用bogus函数外，还调用doF函数。通过注释可以大致了解到，doF函数会修改永真式使其变得更加复杂，并会擦除所有基本块、指令和函数的名称。

函数开头先初始化两个全局变量

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    //  The global values
Twine *varX = new Twine("x");                   // 初始化两个全局变量
Twine *varY = new Twine("y");
Value *x1 = ConstantInt::get(Type::getInt32Ty(M.getContext()), 0, false);
Value *y1 = ConstantInt::get(Type::getInt32Ty(M.getContext()), 0, false);
GlobalVariable *x =
    new GlobalVariable(M, Type::getInt32Ty(M.getContext()), false,
                        GlobalValue::CommonLinkage, (Constant *)x1, *varX);
GlobalVariable *y =
    new GlobalVariable(M, Type::getInt32Ty(M.getContext()), false,
                        GlobalValue::CommonLinkage, (Constant *)y1, *varY);

然后会遍历模块中所有函数的所有指令，遇到条件为永真式的条件跳转时将跳转指令BranchInst（分支指令）存储到toEdit向量中，将比较指令FCmpInst（条件）存储到toDelete向量中。然后这里删除所有基本块和指令名称的代码被注释掉了，不知道为啥

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

std::vector<Instruction *> toEdit, toDelete;
BinaryOperator *op, *op1 = NULL;
LoadInst *opX, *opY;
ICmpInst *condition, *condition2;
// Looking for the conditions and branches to transform
for (Module::iterator mi = M.begin(), me = M.end(); mi != me; ++mi) {       // 遍历所有Module
    for (Function::iterator fi = mi->begin(), fe = mi->end(); fi != fe;     // 遍历所有函数
        ++fi) {
    // fi->setName("");                                                     // 删除所有函数名称
    Instruction *tbb = fi->getTerminator();                                 // 获得末尾跳转指令
    if (tbb->getOpcode() == Instruction::Br) {
        BranchInst *br = (BranchInst *)(tbb);
        if (br->isConditional()) {
        FCmpInst *cond = (FCmpInst *)br->getCondition();
        unsigned opcode = cond->getOpcode();
        if (opcode == Instruction::FCmp) {
            if (cond->getPredicate() == FCmpInst::FCMP_TRUE) {
            DEBUG_WITH_TYPE("gen",
                            errs() << "bcf: an always true predicate !\n");
            toDelete.push_back(cond); // The condition
            toEdit.push_back(tbb);    // The branch using the condition
            }
        }
        }
    }
    /*      删除所有基本块和指令名称的代码被注释掉了
    for (BasicBlock::iterator bi = fi->begin(), be = fi->end() ; bi != be;
    ++bi){ bi->setName(""); // setting the basic blocks' names
    }
    */
    }
}

下面是遍历toEdit列表（永真式的末尾跳转指令列表），添加新的条件跳转，删除旧的条件跳转，注释里的条件给错了，从代码来看应该是if y < 10 || x*(x-1) % 2 == 0，不过也差不多：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

// Replacing all the branches we found
for (std::vector<Instruction *>::iterator i = toEdit.begin();
        i != toEdit.end(); ++i) {
    // if y < 10 || x*(x-1) % 2 == 0
    opX = new LoadInst((Value *)x, "", (*i));
    opY = new LoadInst((Value *)y, "", (*i));

    op = BinaryOperator::Create(
        Instruction::Sub, (Value *)opX,
        ConstantInt::get(Type::getInt32Ty(M.getContext()), 1, false), "",
        (*i));
    op1 =
        BinaryOperator::Create(Instruction::Mul, (Value *)opX, op, "", (*i));
    op = BinaryOperator::Create(
        Instruction::URem, op1,
        ConstantInt::get(Type::getInt32Ty(M.getContext()), 2, false), "",
        (*i));
    condition = new ICmpInst(
        (*i), ICmpInst::ICMP_EQ, op,
        ConstantInt::get(Type::getInt32Ty(M.getContext()), 0, false));
    condition2 = new ICmpInst(
        (*i), ICmpInst::ICMP_SLT, opY,
        ConstantInt::get(Type::getInt32Ty(M.getContext()), 10, false));
    op1 = BinaryOperator::Create(Instruction::Or, (Value *)condition,
                                (Value *)condition2, "", (*i));

    BranchInst::Create(((BranchInst *)*i)->getSuccessor(0),
                        ((BranchInst *)*i)->getSuccessor(1), (Value *)op1,
                        ((BranchInst *)*i)->getParent());
    DEBUG_WITH_TYPE("gen", errs() << "bcf: Erase branch instruction:"
                                << *((BranchInst *)*i) << "\n");
    (*i)->eraseFromParent(); // erase the branch
}

最后会删除之前存储的FCmpInst（条件指令）

1
2
3
4
5

// Erase all the associated conditions we found
for (std::vector<Instruction *>::iterator i = toDelete.begin();
        i != toDelete.end(); ++i) {
    (*i)->eraseFromParent();
}

0x08 魔改思路

其实读完源码后，魔改思路还是挺多的。比如对不透明谓词可以在运行过程当中对其重新赋值，可以对其垃圾指令进行处理加花等等。

参考资料

  1. OLLVM虚假控制流源码学习笔记

  2. 重写 OLLVM 之虚假控制流

Share on
Qfrost
WRITTEN BY
Qfrost
CTFer, Anti-Cheater, LLVM Committer
