upx壳与脱壳技巧

 ·  ☕ 6 min read · 👀... views

0x00 UPX Introduction

假期在家里做了一下各类upx壳和脱壳方法的整理，这里做一个分享。
广义来说壳主要分两种：压缩壳与加密壳 即缩小文件体积和加密代码以提高逆向难度。 UPX、ASPack等壳均属于压缩壳，其可将文件体积缩小50%-70%。而本文讲的UPX因其逆向难度过于简单，故妄图用UPX达到保护代码的效果几乎不存在，但脱壳的思想确实是值得思考的。
其实现压缩的方法是在程序原先代码之前再插入一段代码，因此在加壳程序运行前这段代码会先被运行，其作用则是解压缩加壳程序的代码到某一内存段或临时文件上，在全部解压缩完毕后跳至该内存段执行程序的真正代码，通常的，称这个入口为OEP。因为upx壳具有先解压缩后执行程序的特点，那么我们在加壳程序运行至解压缩完毕时暂停程序（即动调断点到OEP），将已经完成解压缩的代码段或临时文件抠出来生成一个新的文件，那么这个文件将不再带有壳了。

0x01 ESP Law

ESP脱壳定律是最著名的最常用的脱壳方法，其核心思想是利用堆栈平衡原理，在程序进入OEP时需恢复栈，从而断点。换成人话讲就是….可以看一下52的这个帖子，我认为讲的非常通俗:
https://www.52pojie.cn/thread-394116-1-1.html

那么我们实际演示一下吧，在Windows下编译这个代码(因为懒，逻辑和flag用了hgame中的一题的)：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

// gcc -s -no-pie -m32 -static -o pe32.exe src.cpp   UPX无法处理40Kb以下的二进制文件 需使用静态编译    -s参数可以删除符号表
#include<stdio.h>
unsigned char ciper[43] = {0x68, 0x68, 0x63, 0x70, 0x69, 0x80, 0x5B, 0x75, 0x78, 0x49,
    0x6D, 0x76, 0x75, 0x7B, 0x75, 0x6E, 0x41, 0x84, 0x71, 0x65,
    0x44, 0x82, 0x4A, 0x85, 0x8C, 0x82, 0x7D, 0x7A, 0x82, 0x4D,
    0x90, 0x7E, 0x92, 0x54, 0x98, 0x88, 0x96, 0x98, 0x57, 0x95,
    0x8F, 0xA6, 0x00};
int main(){
    char flag[43];    // hgame{Unp@cking_1s_R0m4ntic_f0r_r3vers1ng}
    printf("Input your flag:\n");
    scanf("%s", flag);
    for(int i=0;i<42;++i){
        if(flag[i] + i != ciper[i]){
            printf("Wrong!\n");
            // printf("%d %d", i, flag[i]);
            return 0;
        }
    }
    printf("Success!\n");

}

然后将文件丢到Linux中用其upx工具进行加壳(当然也可以在Windows下下载一些用于给pe文件加upx壳的工具，效果是一样的)

upx pe32.exe -o pe32_upx.exe

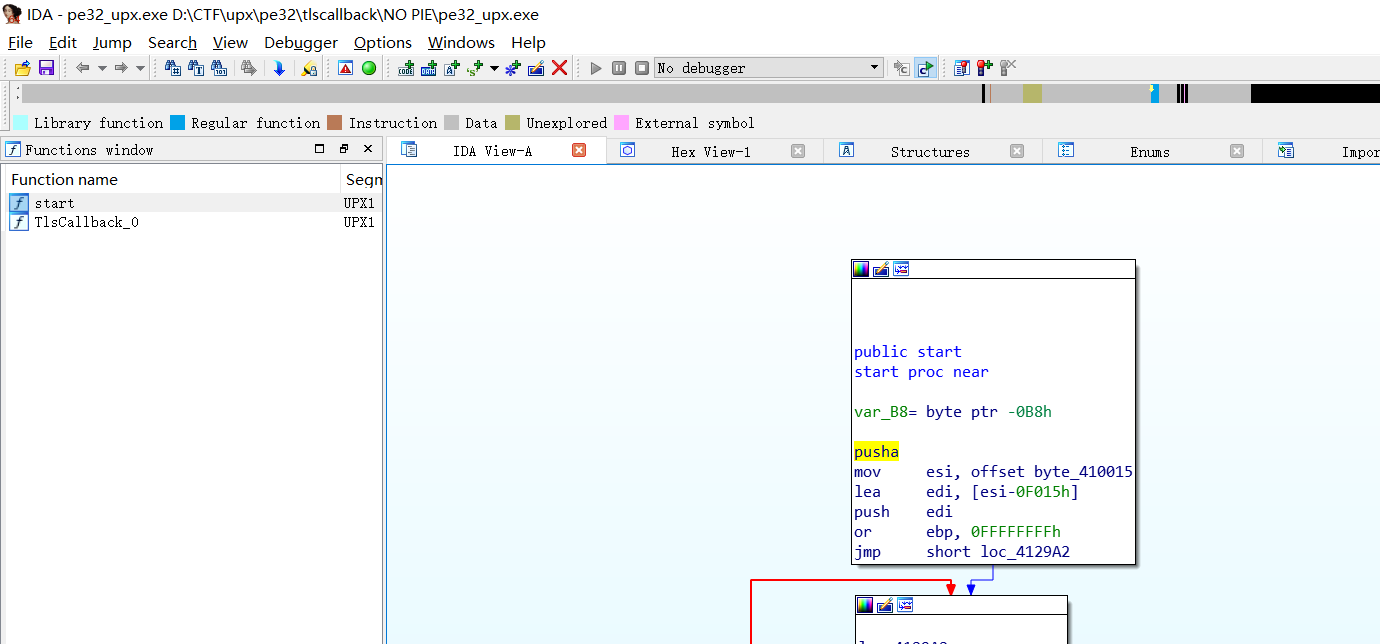

然后将文件取出拖入IDA可以看到，和编译前是完全不一样的

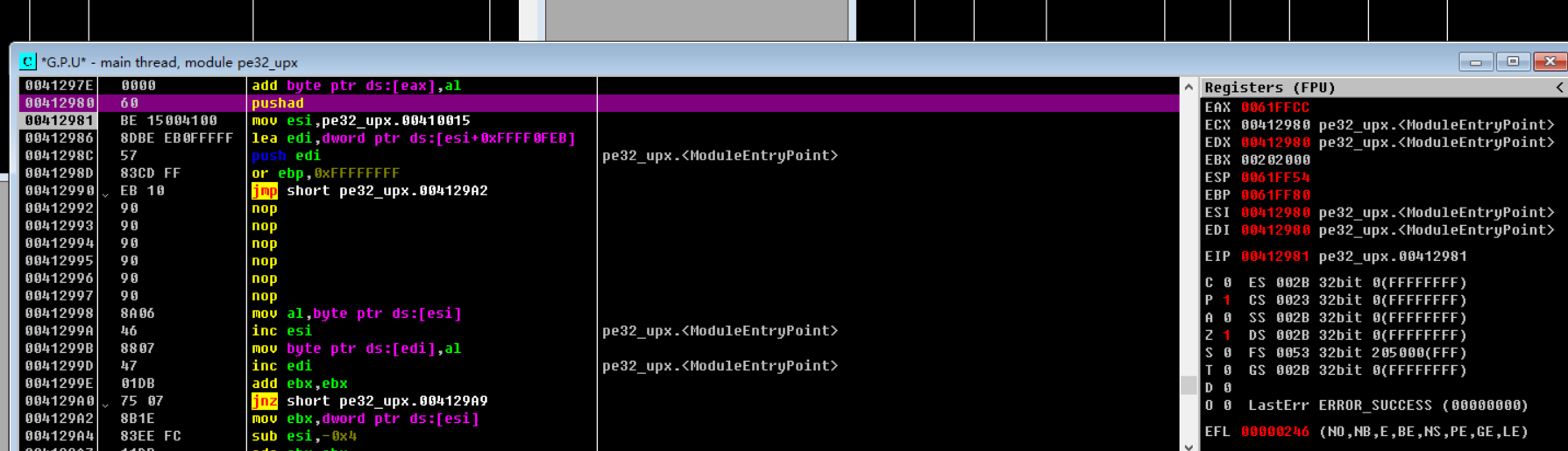

接下来就用OD加载开始脱壳，载入后开头一句pushad，执行这条语句后鼠标在ESP处右键 HW break [ESP]，在这里实际上就是对0x61FF54下了一个硬件断点（详情可看上面52的讲解）

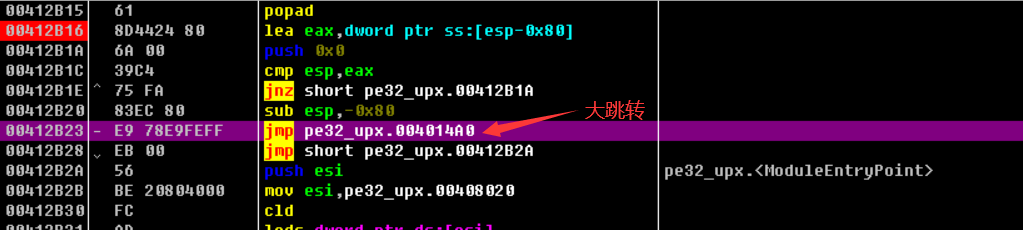

然后F9运行程序后就可以看到程序在某处执行了popad指令后停下了，然后再往下运行几行可以看到一个大跳转

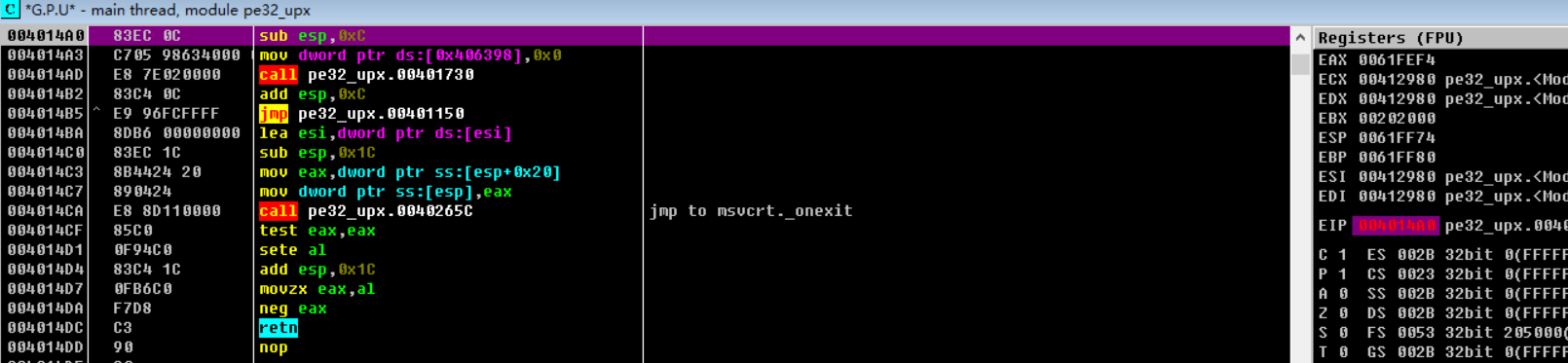

在前面已经说过，upx壳程序在解压完毕后，会jmp到解压出来的代码段上运行程序真正的代码，因此在使用esp定律后，第一个大跳转往往就是OEP，这里我们可以看到EIP来到了这里

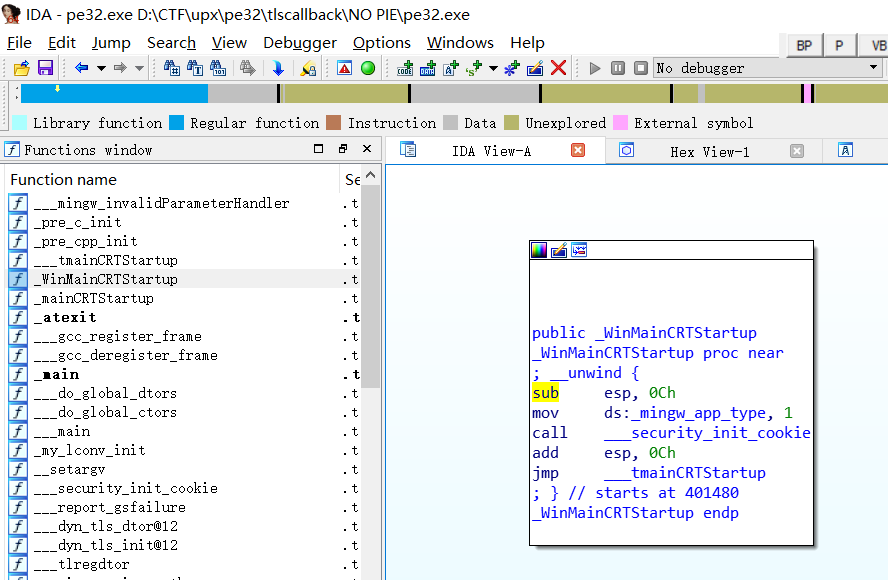

这里便是OEP了。关于OEP的判断大有文章可做，这里不做多解释，为了验证这里是OEP这一判断的正确性，我们可以用IDA打开那个没有加壳的程序

可以看到，没有加壳的程序入口处的汇编指令和我们当前OD断下的位置的指令是一样的，可以证明，这里就是OEP。

那么接下来就是要dump程序了，这里我踩了好多坑QAQ

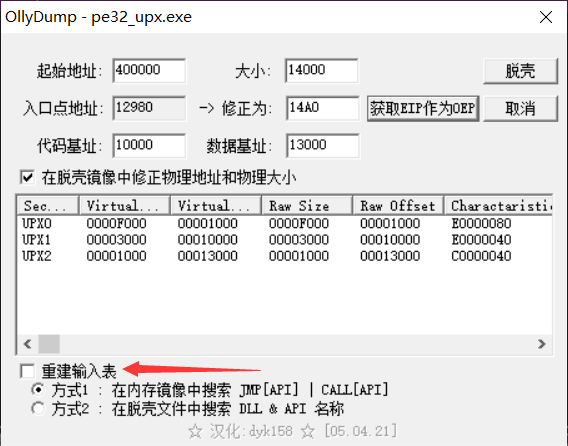

OD -> Plugins -> Ollydump -> 脱壳在当前调试进程

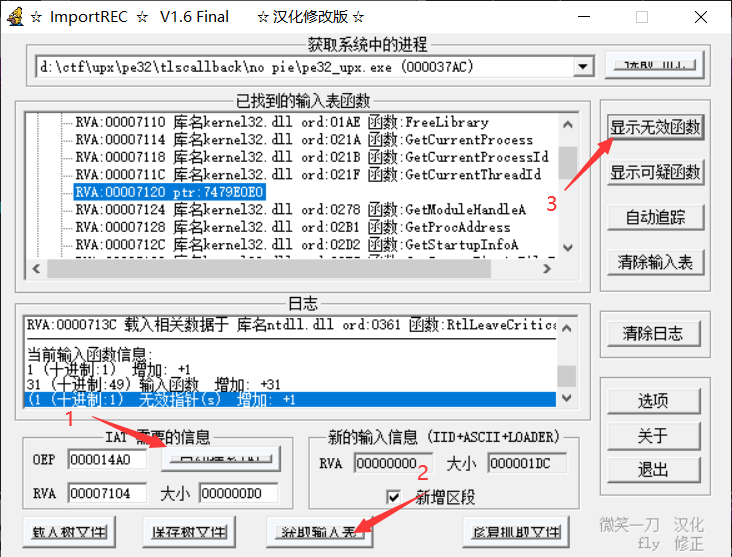

这样我们就将脱壳后的文件dump下来了，但是这个程序的IAT是损坏的，我们需要用ImportREC去修复它。不要关闭OD，以管理员身份运行ImportREC，在进程列表中找到那个未被脱壳的程序进程后在OEP处填上正确的OEP(这里是14A0, 因为我们要减去基址)后 按图点击以下3个按钮。

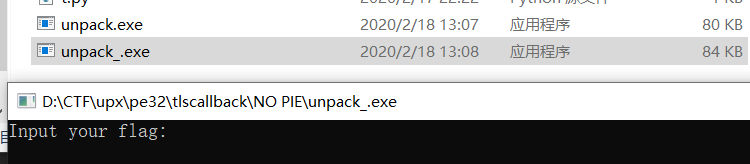

然后在无效函数处右键删除无效指针 最后点击修复抓取文件，选中我们刚刚dump下来的pe文件即可。可以看到于其同目录生成了一个unpack_.exe文件，且这个文件双击后可以正常运行。脱壳完毕！

这里关于是否要重建输出表是个很玄学的问题，而且我用这里例子调试发现重建后表的程序，修复的时候用双击打开的exe修复IAT可运行 ；而用OD断点的exe修复不可运行
不重建的程序与重建的刚好相反，用双击打开的exe不行但用od断点的可以。然后我有尝试使用别的例子，发现有些例子重建表后不论怎么修复都无法运行。本人太菜想不通为什么，望知道的师傅解答。

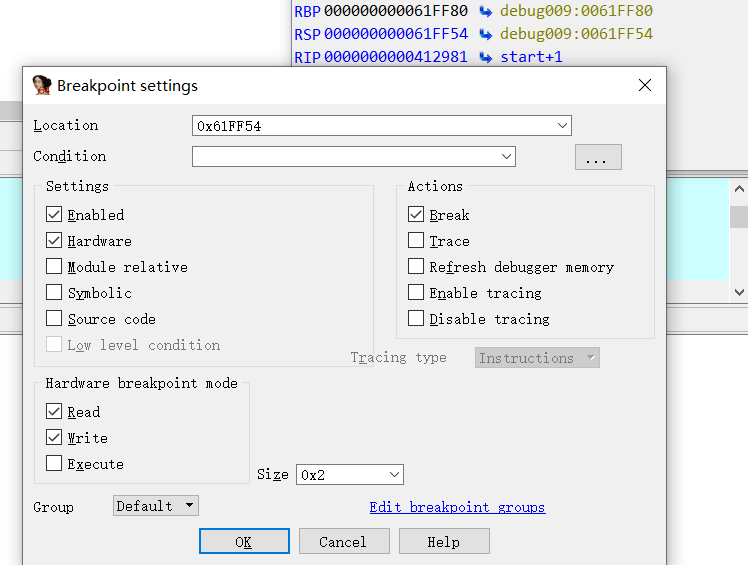

PS：如果OD载入开头不是pushad，那可能是tlscallback被调试器拦截了，需自行下断运行至pushad处。也可使用IDA进行动调，其不会拦截tls （当然，这也是其不专业的地方，若是出题人在tls里动手脚，那IDA直接无解了） IDA下硬件断点也很简单，Ctrl+alt+B切至断点列表插入一个断点即可，后续和上述步骤相同

0x02 单步跟踪法

对于64位的程序，是不存在esp定律的，从而也就无法使用其进行脱壳。因此对于64位的程序，往往使用单步跟踪法。其原理也是先跑完程序的解密解压缩部分，后找到OEP进行dump。
单步跟踪法的操作更为简单，先F8一直往下跑，在某处call跑飞的话记下该处的位置重启程序，再运行到那里时再F7步入。但是对于一些循环，要熟练使用F4 F9等键进行快速跑过。对于一般的upx加壳程序，往往只需要步入三四次即可成功到达OEP。这里使用2020 hgame的unpack这题作为例子。

这是一道非常典型的elf64位的upx加壳题，出题人修改了分区表，使其不能被upx自动脱壳工具识别，因此需要手动脱壳。

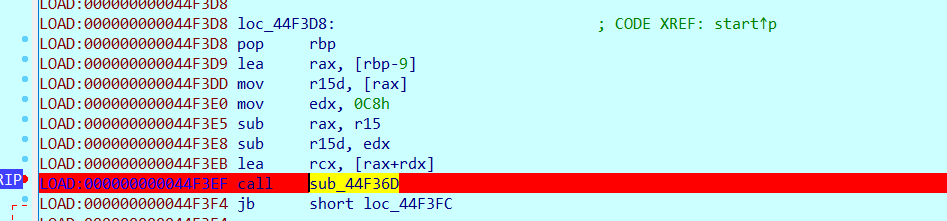

将程序载入IDA，配置好远程动调，启动调试直接步入第一个函数，然后一路F8就可以看到程序断在了这个位置，且远程提示我们输入flag，说明OEP存在与断死的这个函数内，我们需要F7步入后分析（因为提示我们输入flag必然在OEP之后）。所以我们记下该处位置，Ctrl+F2重启程序
PS：最好不要直接在该处下断点，测试发现下断点后再次运行程序似乎对别的机器码也会造成影响，导致代码识别错乱

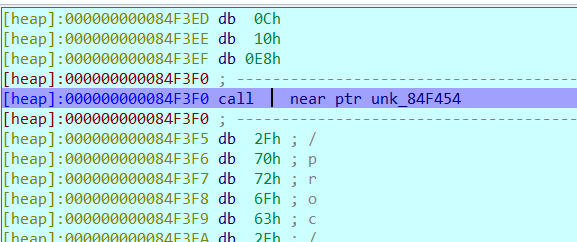

同样的方法，可以看到第二次程序断死在了这里

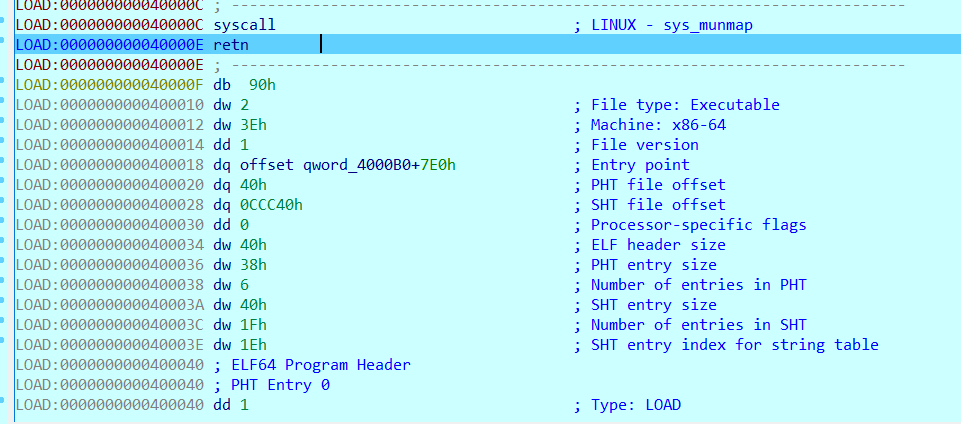

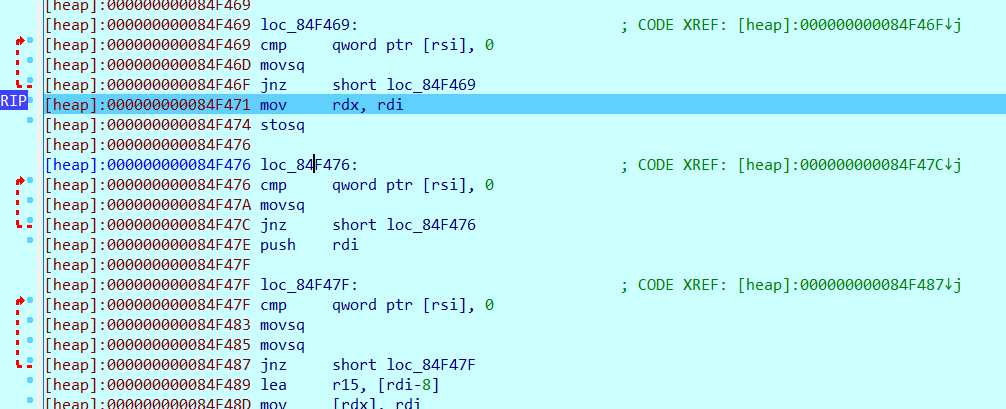

步入后程序来到了这有三处小循环的地方，用好F2和F9成功跑过循环就可以看到程序call了[r15]，其将程序带到了一个新的区段上 在这里已经可以看到程序的文件头了，执行ret后程序就到了OEP(0x400890)

接下来就是dump了，非常感谢一个师傅给我分享了elf64的dump脚本，这里贴上，只需要这时运行此脚本就可以dump下程序了

#include <idc.idc>
#define PT_LOAD              1
#define PT_DYNAMIC           2
static main(void)
{
        auto ImageBase,StartImg,EndImg;
        auto e_phoff;
        auto e_phnum,p_offset;
        auto i,dumpfile;
        ImageBase=0x400000;
        StartImg=0x400000;
        EndImg=0x0;
        if (Dword(ImageBase)==0x7f454c46 || Dword(ImageBase)==0x464c457f )
        {
                if(dumpfile = fopen("D:\\DumpFile","wb"))
                {
                        e_phoff=ImageBase+Qword(ImageBase+0x20);
                        Message("e_phoff = 0x%x\n", e_phoff);
                        e_phnum=Word(ImageBase+0x38);
                        Message("e_phnum = 0x%x\n", e_phnum);
                        for(i=0;i<e_phnum;i++)
                        {
                                if (Dword(e_phoff)==PT_LOAD || Dword(e_phoff)==PT_DYNAMIC)
                                {
                                        p_offset=Qword(e_phoff+0x8);
                                        StartImg=Qword(e_phoff+0x10);
                                        EndImg=StartImg+Qword(e_phoff+0x28);
                                        Message("start = 0x%x, end = 0x%x, offset = 0x%x\n", StartImg, EndImg, p_offset);
                                        dump(dumpfile,StartImg,EndImg,p_offset);
                                        Message("dump segment %d ok.\n",i);
                                }
                                e_phoff=e_phoff+0x38;
                        }

                        fseek(dumpfile,0x3c,0);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);

                        fseek(dumpfile,0x28,0);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);
                        fputc(0x00,dumpfile);

                        fclose(dumpfile);
                }
                else Message("dump err.");
        }
}
static dump(dumpfile,startimg,endimg,offset)
{
        auto i;
        auto size;
        size = endimg-startimg;
        fseek(dumpfile,offset,0);
        for ( i=0; i < size; i=i+1 )
        {
                fputc(Byte(startimg+i),dumpfile);
        }
}

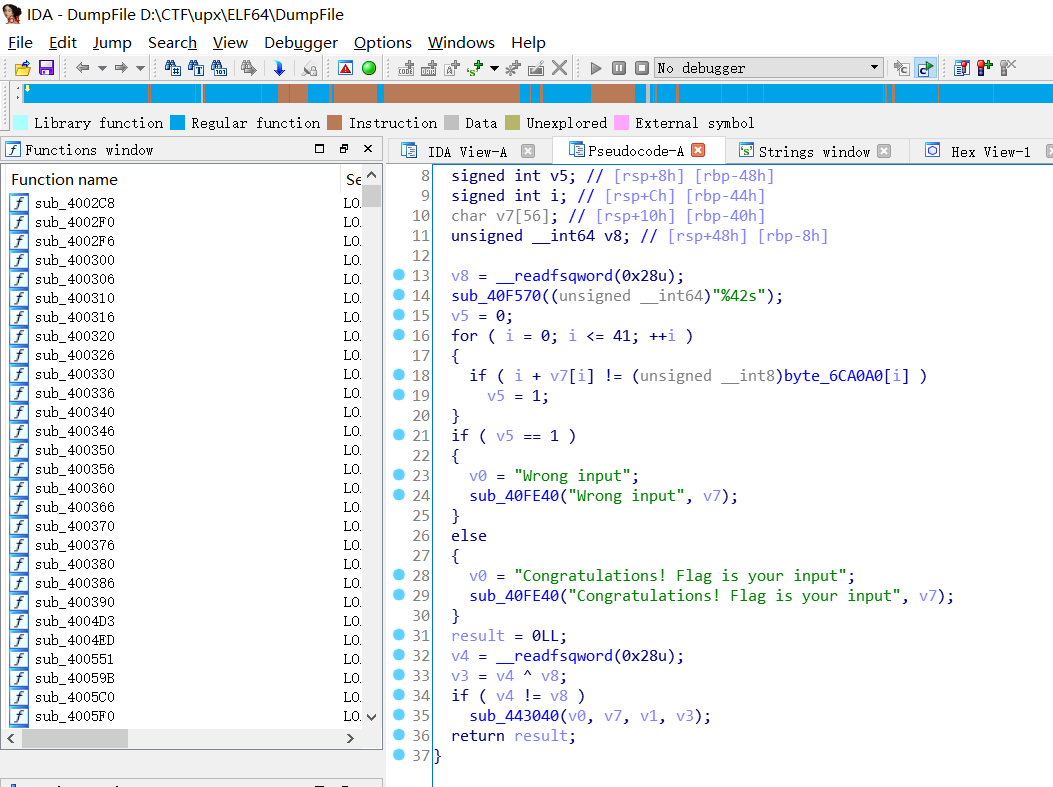

dump后的程序载入IDA中，就可以看到非常清楚的逻辑了 脱壳完毕！
